031–221-RFX разъём Amphenol RF радиочастотный коаксиальный

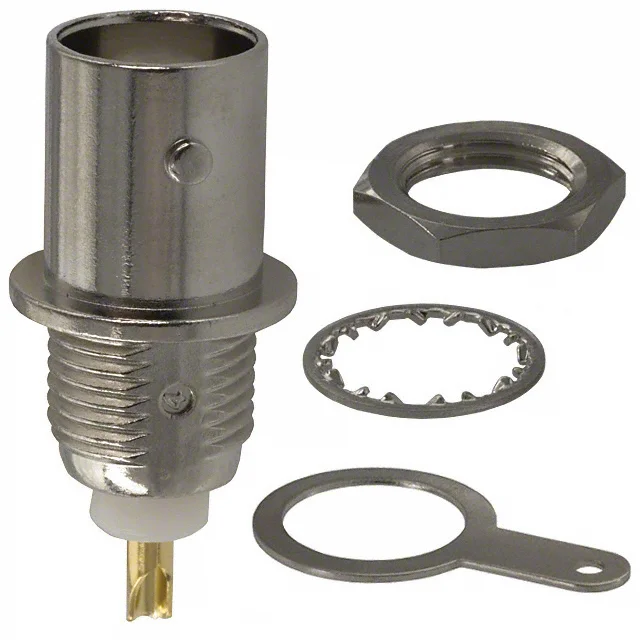

031-221-RFX — это коаксиальный RF разъём BNC-розетка (рецептакл) для монтажа на панель с байонетным соединением, разработанная компанией Amphenol RF для 50-омных систем. Соединители этого семейства предназначены для установки на переднюю панель оборудования с фиксацией с внутренней стороны корпуса и обеспечивают работу в широком диапазоне частот и температур, сохраняя стабильные параметры в условиях вибрации и внешних воздействий. Применяется в измерительном оборудовании, видеосистемах, телекоммуникациях и других высокочастотных приложениях.

Технические характеристики

• тип разъема: BNC, розетка на панель, прямая

• тип контакта: гнездовой (Jack, Female)

• способ монтажа: на панель (Bulkhead - Front Mount), фиксация гайкой с внутренней стороны

• способ оконцевания контактов: пайка (Solder Cup)

• импеданс: 50 Ом

• частота: до 4 ГГц

• номинальное напряжение: 500 В

• сопротивление изоляции: не менее 5000 МОм

• рабочая температура: от -65°C до +165°C (по некоторым данным до +85°C)

• корпус: цинковый сплав (литье под давлением) с никелевым покрытием

• контакты: фосфористая бронза с покрытием золотом

• изолятор: делрин (POM)

• механизм фиксации: байонетный

• степень защиты: данные отсутствуют

• циклы сочленения: не менее 500

• максимальная частота: 4 ГГц

• максимальная рабочая температура: +165°C

• минимальная рабочая температура: -65°C

• масса: 10 г

Области применения

Телекоммуникации, измерительные приборы, военная и промышленная радиоаппаратура, медицинское оборудование, компьютерные сети, системы передачи видеосигнала, панели подключений.
