D38999/20WH35PCA — это высоконадёжный цилиндрический разъём производства Amphenol, соответствующий военному стандарту MIL-DTL-38999 Series III. Разъём предназначен для использования в экстремальных условиях эксплуатации, включая вибрации, удары и воздействие агрессивных сред.

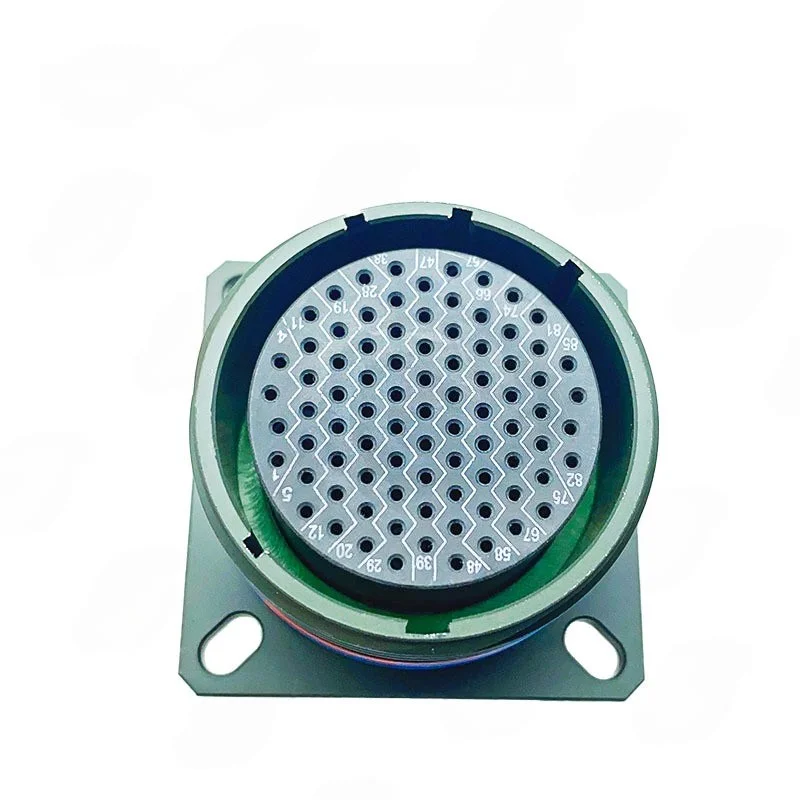

Разъем D38999/20WH35PCA представляет собой настенную розетку (Wall Mount Receptacle) с 100 штыревыми контактами (Pin) размера Size 22D, расположенными по схеме 23-35. Это один из разъёмов с максимальной плотностью монтажа в линейке MIL-DTL-38999. Корпус выполнен из нержавеющей стали (Stainless Steel) с пассивированным покрытием, позиция ключа C обеспечивает защиту от неправильного сочленения в многоключевых конфигурациях. Разъём применяется в системах передачи больших объёмов данных в аэрокосмической технике, военной электронике и промышленных АСУ ТП.
Расшифровка артикула D38999/20WH35PCA
| Символ | Значение | Описание |
|---|---|---|
| D38999 | Стандарт | MIL-DTL-38999 — военный стандарт США для цилиндрических разъёмов |
| /20 | Тип корпуса | Wall Mount Receptacle — настенная розетка с квадратным фланцем |
| W | Материал корпуса | Нержавеющая сталь (Stainless Steel / CRES) с пассивированным покрытием |
| H | Размер оболочки | Shell Size 23 (один из крупнейших в линейке) |
| 35 | Расположение контактов | Contact Arrangement 23-35 (100 контактов) |
| P | Тип контактов | Pin (штыревые контакты, Male) |
| C | Позиция ключа | Keying Position C — ориентация ключа C |
| A | Модификация | Модификатор версии (вариант поставки/альтернативное исполнение) |
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество контактов | 100 |
| Тип контактов | Pin (Male, штырь) |
| Расположение контактов | 23-35 |
| Размер контактов | Size 22D |
| Номинальный ток | 5 A (для Size 22D) |
| Напряжение AC | 600V RMS |
| Напряжение DC | 850V |
| Рабочая температура | -65°C до +200°C |
| Материал корпуса | Нержавеющая сталь (Stainless Steel, CRES) |
| Покрытие корпуса | Passivated (пассивированное покрытие) |
| Покрытие контактов | Gold (золото), 50.0µin (1.27µm) |
| Материал контактов | Медный сплав (Copper Alloy) |
| Материал изолятора | Glass-filled insulator (стеклонаполненный) |
| Позиция ключа | Key Position C |
| Способ монтажа | Panel Mount (панельный, квадратный фланец) |
| Тип termination | Crimp (опрессовка) |
| Тип фиксации | Threaded (резьбовой, Self Locking, тройная резьба) |
| Экранирование | Shielded (EMI/RFI защита, до -85dB @1GHz) |
| Степень защиты | Environment Resistant |
| Количество циклов сочленения | 500 |
| Солевой туман | 500 часов (нержавеющая сталь) |
| Стандарт | MIL-DTL-38999 Series III |
Аналоги и совместимость
Полные аналоги (form-fit-function совместимые):
TE Connectivity (DEUTSCH)
D38999/20WH35PCA Полная совместимость по MIL-DTL-38999
Souriau (Amphenol)
D38999/20WH35PCA Полная совместимость по MIL-DTL-38999
ITT Cannon
D38999/20WH35PCA Полная совместимость по MIL-DTL-38999
Glenair
D38999/20WH35PCA Полная совместимость по MIL-DTL-38999
Совместимые модификации:
- D38999/20WH35PCB — идентичный разъём с модификатором B
- MIL-DTL-38999 Series III
- QPL-qualified (Qualified Products List, DLA)
- RoHS compliant (при заказе с соответствующим суффиксом)
Области применения
Ключевые преимущества
- Максимальная плотность монтажа — 100 контактов Size 22D в корпусе Shell Size 23, одно из самых плотных решений в линейке MIL-DTL-38999
- Корпус из нержавеющей стали — повышенная коррозионная стойкость, до 500 часов в солевом тумане (vs 48 часов у алюминия)
- Позиция ключа C — защита от неправильного сочленения в многоключевых конфигурациях, не совместима с позицией N
- Надёжность в экстремальных условиях — работа при температурах от -65°C до +200°C
- Высокая виброустойчивость — соответствие военным стандартам MIL-DTL-38999
- Электромагнитная совместимость — полное EMI/RFI экранирование до -85dB @1GHz
- Полная совместимость — interchangeable с аналогами от TE, Souriau, ITT Cannon, Glenair
Условия поставки
- Наличие: под заказ
- Срок поставки: 4 недели
- Минимальная партия: 1 шт
- Гарантия: 12 месяцев
- Техническая поддержка: консультации инженеров
Примечание
Некоторые технические параметры (сопротивление изоляции, испытательное напряжение, вибро- и ударостойкость) требуют уточнения у производителя. Для получения полной технической документации обратитесь к нашим инженерам по телефону +7 (812) 425-38-85 или email sales@vertical-e.ru.
